بچینگ پلانت (ایستگاه مرکزی بتن) چیست ؟



بچینگ پلانت یا بچ پلانت دستگاهی است که مواد تشکیل دهنده بتن را مخلوط کرده و ترکیب می کند. بتن به محض آماده شدن به وسیله تراک میکسر به محل مورد نظر انتقال داده شده، در محل بتن ریزی استفاده می شود که این امر باعث صرفه جویی در زمان و هزینه می گردد. در برخی موارد بچینگ پلانت به صورت موقت در یک پروژه بکار برده می شود نه به عنوان یک دستگاه دائمی.

در این گونه موارد محل نصب بچینگ پلانت باید نزدیک محل بتن ریزی باشد، هدف از این کار استفاده بهینه از زمان و مکان است به طوری که به سهولت بتوان از بتن ترکیب شده استفاده کرده و از هر گونه تاخیری در فرایند ساخت و ساز جلوگیری به عمل آورد.

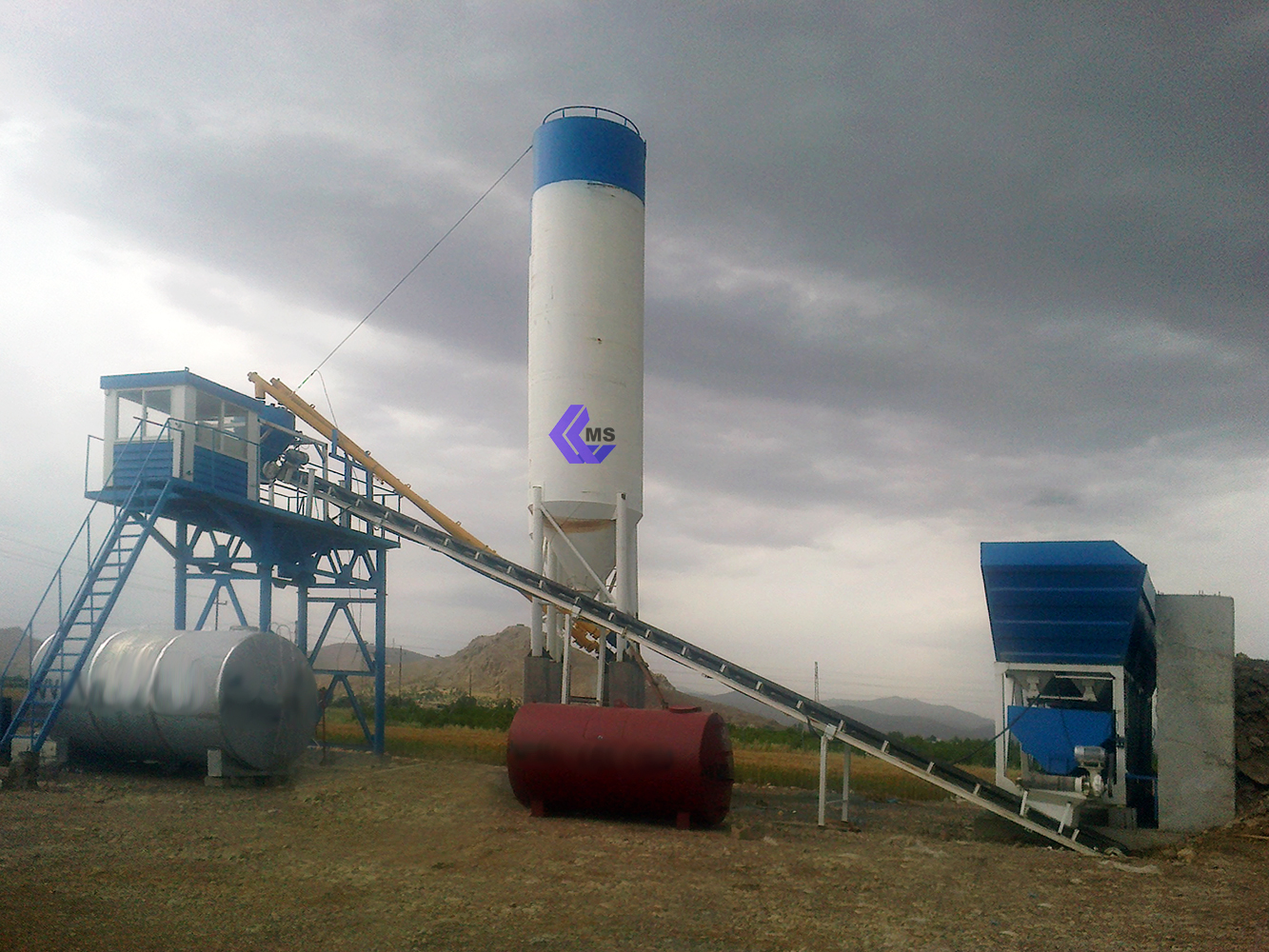

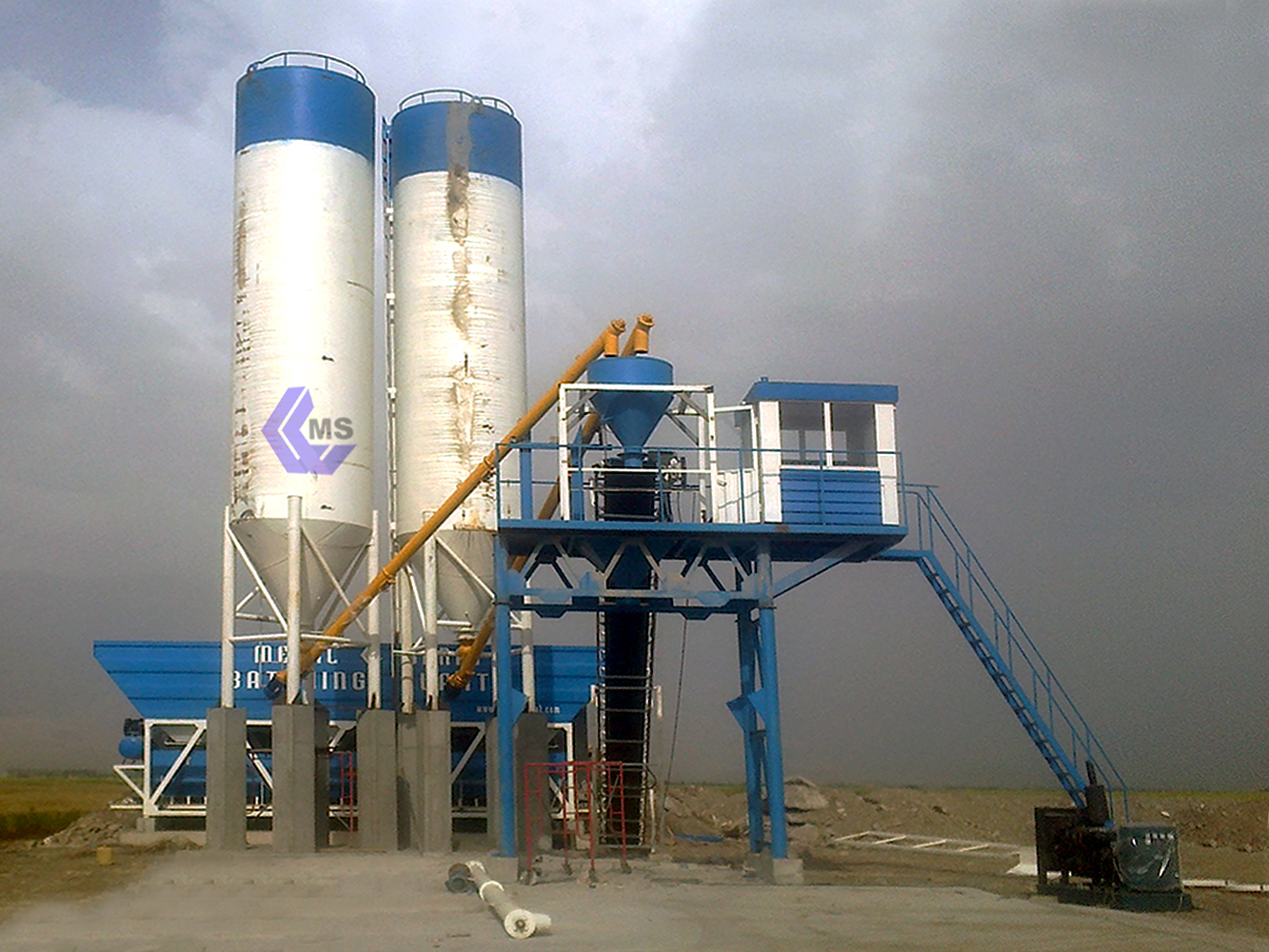

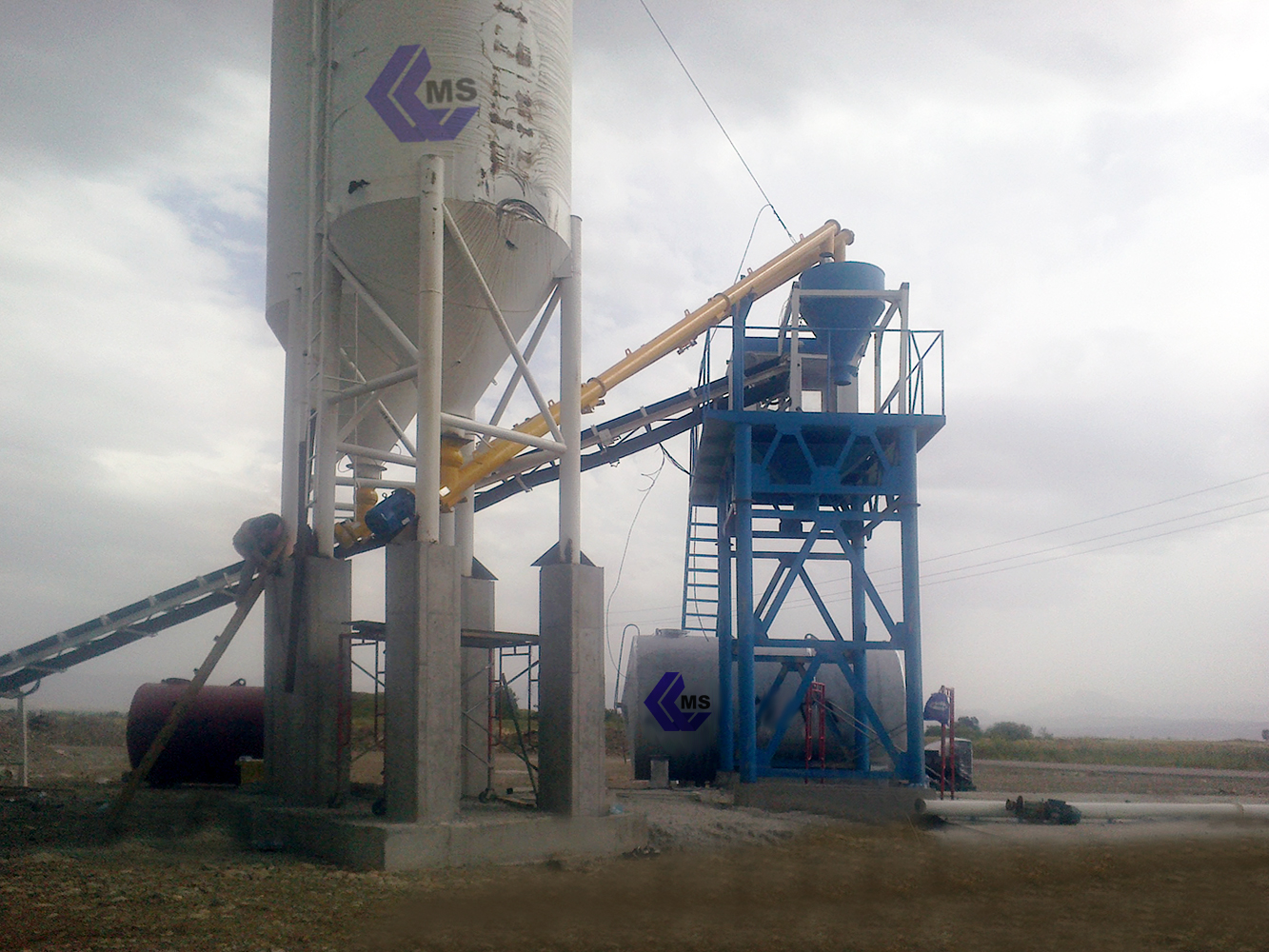

نوعبچینگ پلانت ثابت
مدلTSD
طولهشت متری
ظرفیت بتن دهی۱۲۰ مترمکعب در ساعت
نوع بتنبتن خشک
میزان برق مصرفی۵۰ کیلو وات

جهت کسب اطلاعات تکمیلی و مشاوره برای سفارش نوع بچینگ تماس بگیرید.

بچینگ پلانت (ایستگاه مرکزی بتن) چطور کار می کند ؟



ایستگاه های مرکز بتن ( بچینگ پلانت ها ) در اندازه های ۰/۵ الی ۷ متر مکعب در هر بچ ساخته می شوند. در بچینگ های جدید کارها بصورت خودکار و جداگانه صورت می گیرد و یک دستگاه بتن ساز بچینگ در هر ۵ تا ۷ دقیقه می تواند بچ اسمی خود را تحویل آماده کند یعنی یک بچینگ ۱ متری در هر ساعت می تواند بین ۶۰ الی ۷۰ متر مکعب بتن را آماده نماید. هر مرحله ریزش بتن یک بچ نامیده می شود و چون این دستگاه پشت سر هم بتن تولید می کند به آن بچینگ پلانت می گویند.

در پروژه های بزرگ مانند سدها و تونل ها و مواردی که نیاز به بتن ریزی بالایی دارند معمولاً از چند بچینگ بطور همزمان استفاده می شود.



هر بچینگ پلانت به یک میکسر برای ترکیب کردن مصالح، آب، سیمان و سایر ترکیبات نیاز دارد که سایز آن متناسب با پروژه در حال احداث است. علاوه بر میکسر، هر بچینگ پلانت دارای یک فیدر توزین مصالح می باشد که برای ذخیره مصالح و توزین دقیق هر کدام از آنها به کار گرفته می شود. با استفاده از این سیستم می توانیم بتنی مستحکم و مطابق با اصول ساختمان سازی تولید کنیم.



قسمت های تشکیل دهنده بچینگ پلانت:

  • اتاق کنترل اپراتور: کنترل کمیتها و احجام داده شده در این قسمت توسط یک نفر اپراتور انجام می شود.
  • فیدر یا میکسر: مواردی چون سیمان، شن و ماسه، آب در این قسمت با یکدیگر مخلوط می شوند.
  • باسکول سیمان: سیمان با تیپ های مختلف در این سیلوها به طور جداگانه نگهداری می شود.
  • سیلو های سیمان: این سیلوها که سیمان در آن ذخیره می شود و بین یک تا پنج سیلو بسته به نوع و اندازه ایستگاه مرکز بتن متفاوت است.
  • باسکول شن و ماسه: به مقدار مورد نیاز از هر مورد را اندازه گیری کرده و به میکسر ارسال می کند.
  • مخازن شن و ماسه: شن و ماسه مورد نیاز به تفکیک در این قسمت ذخیره می شود.
  • حلزونی یا اسکرو انتقال سیمان: سیمان را از سیلوها به باسکول سیمان منتقل می کند.
  • کنتور آب: حجم آب مورد نیاز در هر بچ را اندازه گیری می کند.
  • منبع ذخیره آب : آب مورد نیاز هر بچ پس از اندازه گیری خودکار وارد میکسر می شود.

تجهیزات مورد نیاز بچینگ پلانت ثابت مدلTSD

اتاق کنترل بچینگ

باسکول سیمان ۳۰۰۰کیلوگرم

پمپ آب ۲اینچی

پانل کنترل مرکزی بچینگ

نوارنقاله مادر

کنتور آب دیجیتال ۱۰۰۰ لیتری

فیدر چهار تایی توزین مصالح بچینگ

نوارنقاله فیدر

اسکرو سیمان بچیگ

کمپرسور باد ۵۰۰ لیتری

جهت کسب اطلاعات تکمیلی و مشاوره برای سفارش نوع بچینگ تماس بگیرید.
